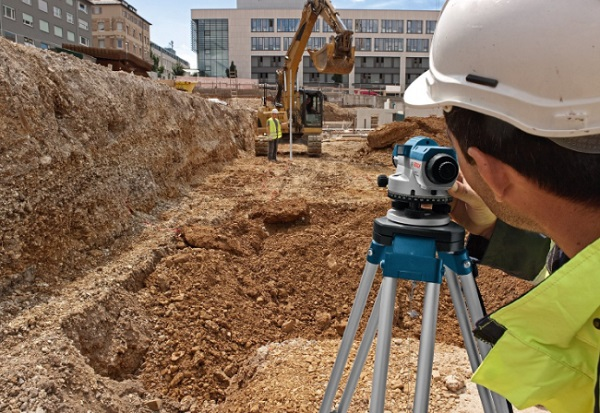

Trong lĩnh vực cần đo đạc, khảo sát trắc địa trong các công trình xây dựng, nhà ở, nhà cao tầng, địa chất,... thường sử dụng máy thủy bình để đo đạc chính xác. Vậy máy thủy bình là gì? Cấu tạo và các loại máy thủy bình? Máy thủy bình dùng để làm gì?

Máy thủy bình là gì?

Máy thủy bình là một thiết bị trắc địa chuyên dùng để thực hiện các phép đo cao hình học theo nguyên lý tia ngắm ngắn nằm ngang, tia ngắm của máy thủy bình song song với mặt nước biển, máy có tên tiếng Anh là Automatic Level.

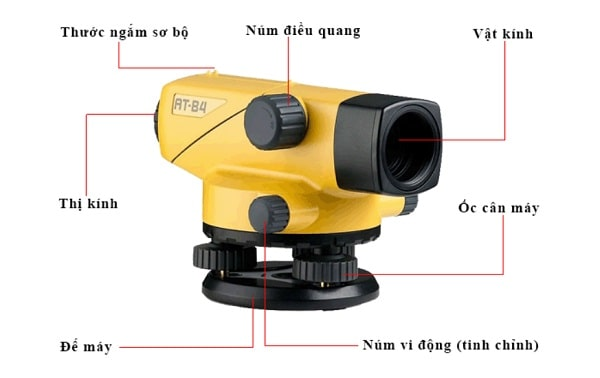

Cấu tạo máy thủy bình

Máy thủy bình được chia làm 2 bộ phận chính:

• Bộ phận ngắm: bao gồm các bộ phận như ống kính, vật kính, thị kính và ốc điều quang.

• Bộ phận cân bằng máy:đây là bộ phân đặc trưng cho các loại máy thủy bình quang học.

Bên cạnh đó, máy còn được trang bị 3 ốc cân bằng, ống thăng bằng dài, vít nghiên, ống thăng bằng tròn, bộ phận tự chỉnh tiêu ngắm nằm ngang, thấu kính, lăng kính.

Cấu tạo máy thủy bình laser

Các loại máy thủy bình

Căn cứ vào tính chính xác, các dòng máy thủy bình hiện nay được phân làm 3 loại chính là:

• Máy thủy bình có độ chính xác thấp (sai số trong khoảng 2.0 mm -2.5 mm/km)

• Máy thủy bình có độ chính xác trung bình (sai số khoảng 1.0mm -2.0 mm/km)

• Máy thủy bình độ chính xác cao (sai số đo khép dưới 1.0mm/km)

Máy thủy bình dùng để làm gì?

Máy thủy bình Xác định cao độ của một vị trí

Phương pháp truyền cao độ cũng được dùng để áp dụng cho các bài toán trắc địa yêu cầu độ chính xác cao như dẫn tuyến thuỷ chuẩn từ các điểm gốc về chân công trình hoặc dùng trong các công tác quan trắc lún,… có thể kể tới rất nhiều ứng dụng trong trắc địa nhờ phương pháp đo cao này, được gọi là đo cao hình học.

Đo khoảng cách từ máy thủy bình đến mia

Với hệ thống chỉ chữ thập khắc chính xác, xác định khoảng cách từ máy tới vị trí đặt mia với độ chính xác hàng cm. Đo khoảng cách bằng lưới chỉ chữ thập.

Theo công thức d = (a-b)100 ( a là số đọc chỉ trên, b là số đọc chỉ dưới, 100 là hằng số nhân).

Đo khoảng cách từ máy thủy bình đến mia đo góc

Kết quả đo góc làm phương hướng sơ bộ nhằm xác định hướng dễ dàng. Độ chính xác kết quả đo góc bằng thiết bị trắc địa này là 30”.

Đo góc bằng máy thủy bình

Mia đo cao là công cụ đi kèm không thể thiếu. Mia là một loại thước dùng trong đo cao hình học, trên mia có khắc vạch. Độ dài mia thường từ 2-5m. Các loại mia tùy theo từng loại máy sử dụng.
